基于 ESP8266-01模块和点灯科技的物联网插座

伟光电子2024-01-25电子制作843人已围观

简介开源协议: Public Domain

描述

准备工作

esp8266开发板(查看支持的设备)

软件准备

Arduino IDE需安装好esp8266扩展

Arduino IDE 1.8.7或更新版本
务必使用 3.0.0 或以上release版本的 ESP8266 Arduino package
中国大陆安装方法(windows)
常规安装方法

下载并安装blinker APP

Android下载:
点击下载 或 在android应用商店搜索“blinker”下载安装
IOS下载:
点击下载 或 在app store中搜索“blinker”下载

下载并安装blinker Arduino库

  1. 点击下载

  2. 通过Arduino IDE 菜单>项目>加载库>添加.ZIP库 导入到库,如图:

在app中添加设备,获取Secret Key

  1. 进入App,点击右上角的“+”号,然后选择 添加设备

  2. 点击选择Arduino > WiFi接入

  3. 复制申请到的Secret Key

    编译并上传示例程序

    打开Arduino IDE,通过 文件>示例>Blinker>Blinker_Hello/Hello_WiFi 打开例程
    在程序中找到如下变量,填入您申请到的Secret Key(auth)和要连接的WiFi热点名(ssid)、密码(pswd),如:

  4. 注意:esp系列芯片只能连接2.4G WiFi热点

  5. char auth[] = "abcdefghijkl"; //上一步中在app中获取到的Secret Keychar ssid[] = "abcdefg"; //您的WiFi热点名称char pswd[] = "123456789"; //您的WiFi密码

    例程中宏LED_BUILTIN为开发板厂家定义的连接板载LED的引脚,如果您选择的开发板没有定义LED_BUILTIN,可以自行修改为您要使用的引脚
    编译并上传程序到esp8266开发板,打开串口调试器
    当看到提示“MQTT Connected!”,说明设备已经成功连接到MQTT服务器

    恭喜!一切就绪

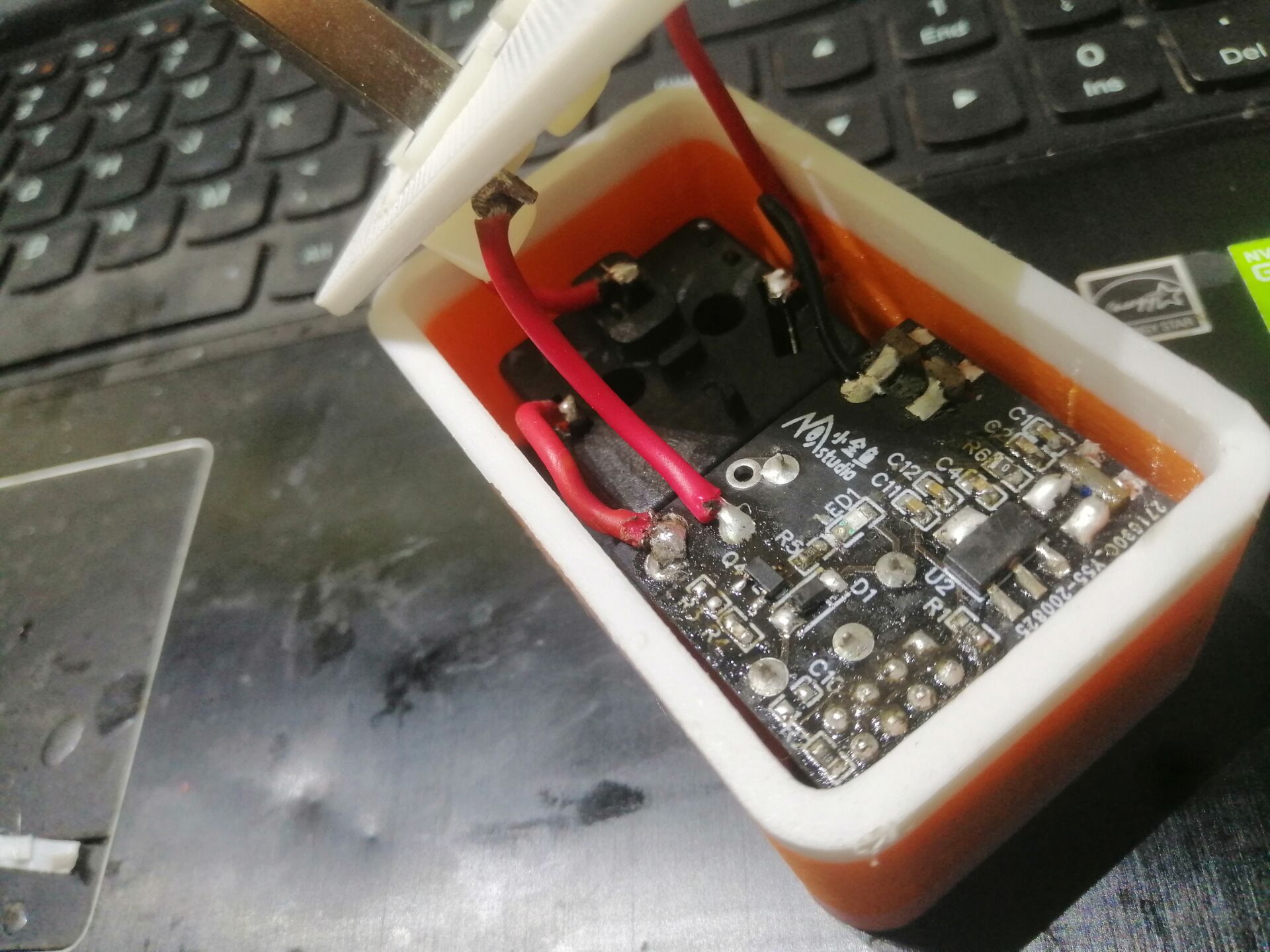

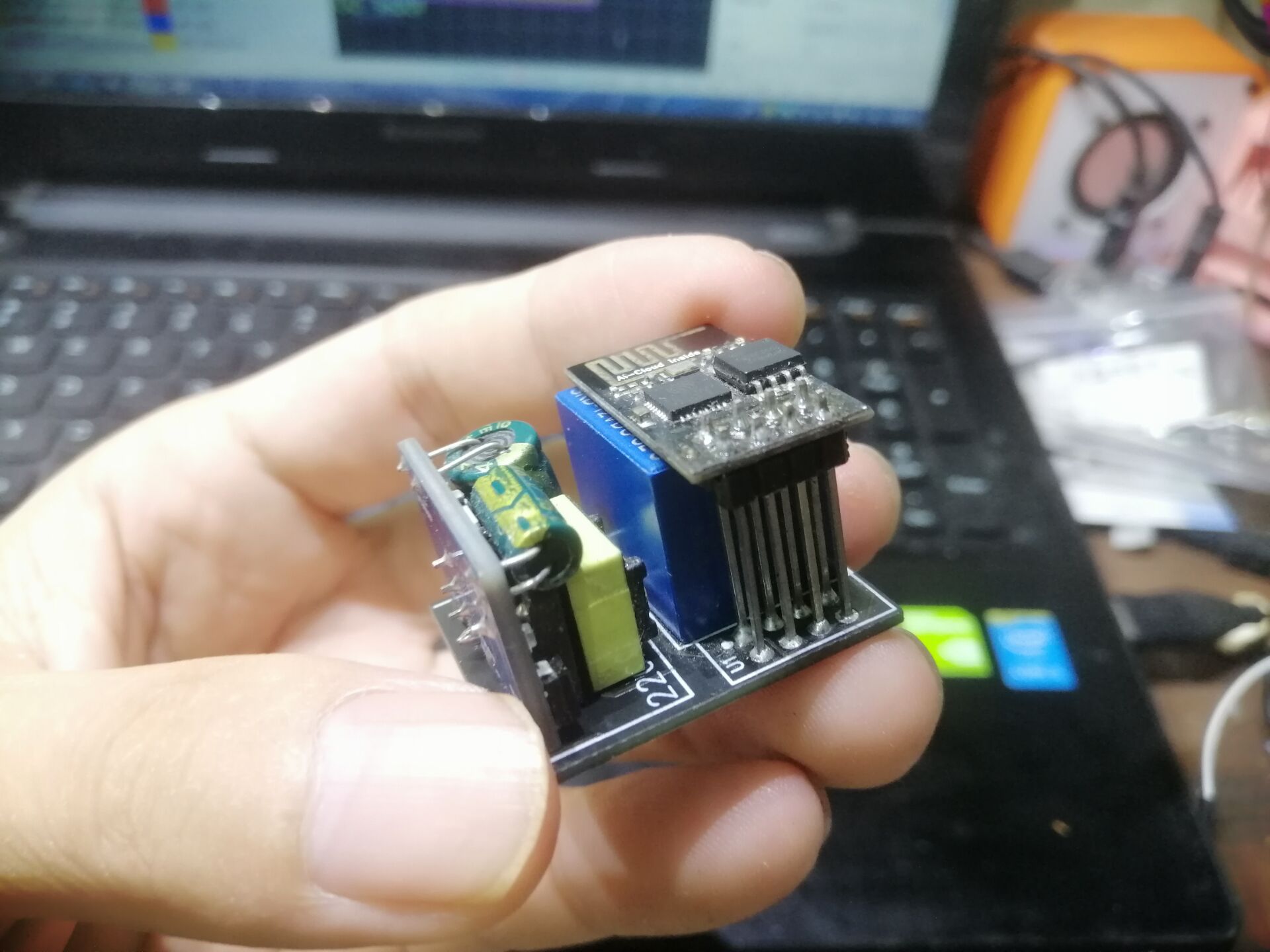

以下是主要物料:

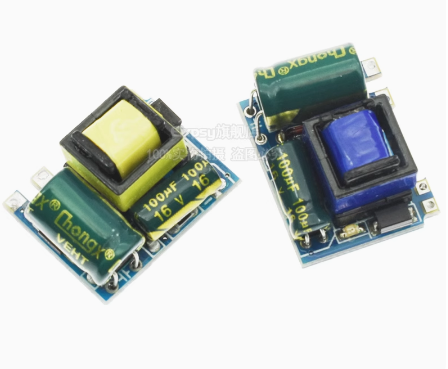

AC220V转DC12V电源模块



附件包括:
    1.Arduino程序

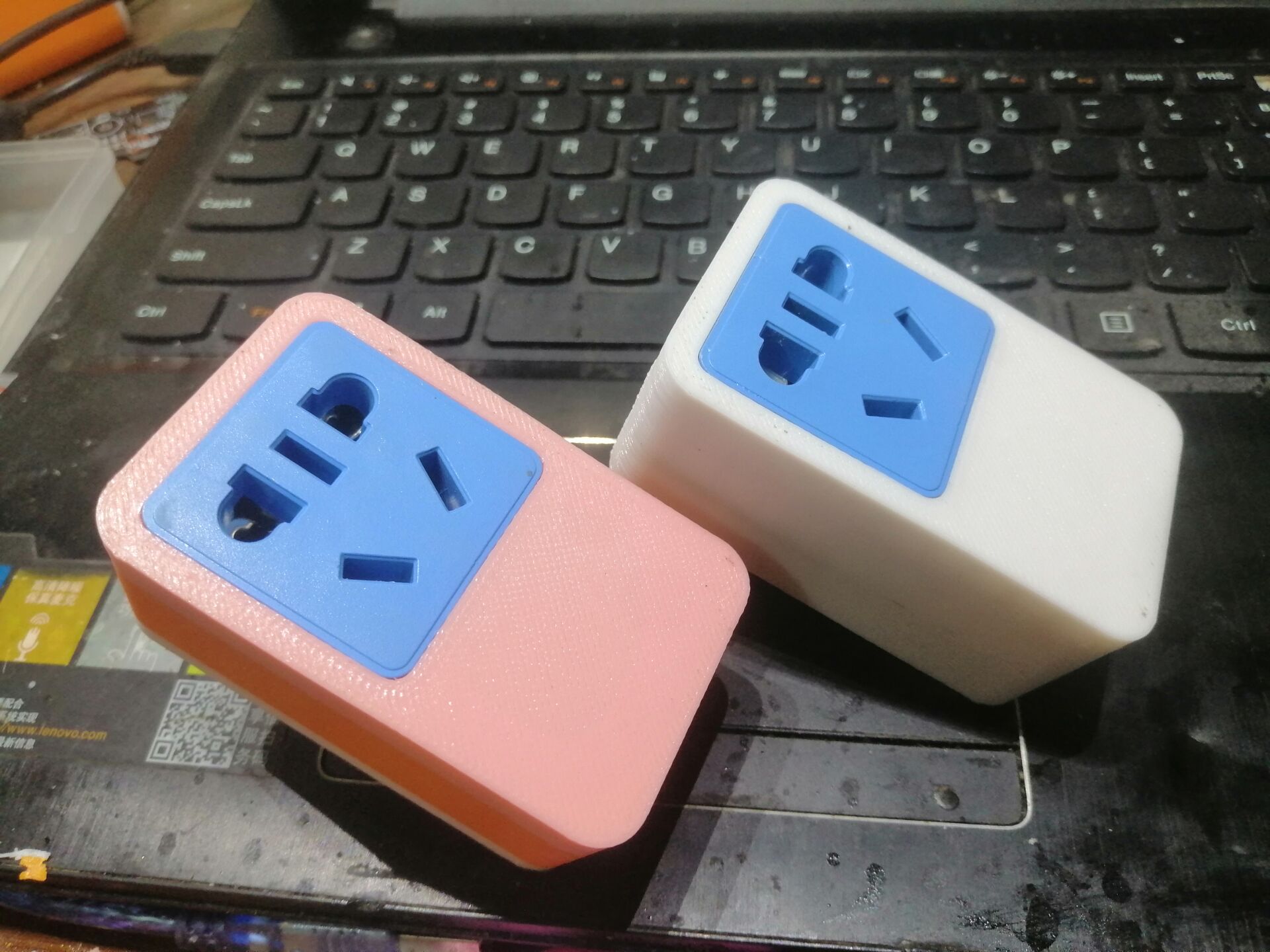

    2.插座外壳模型的STL文件

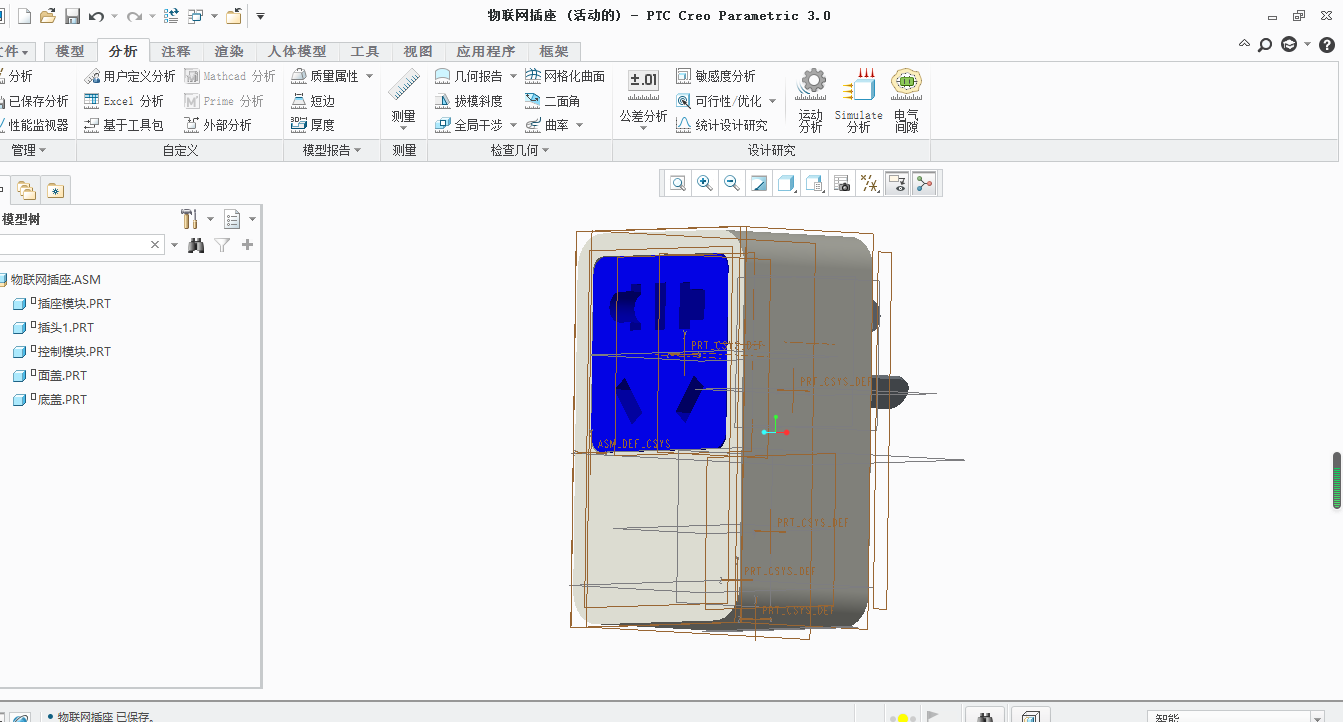

    3.Creo设计三维源文件,可方便二次修改模型

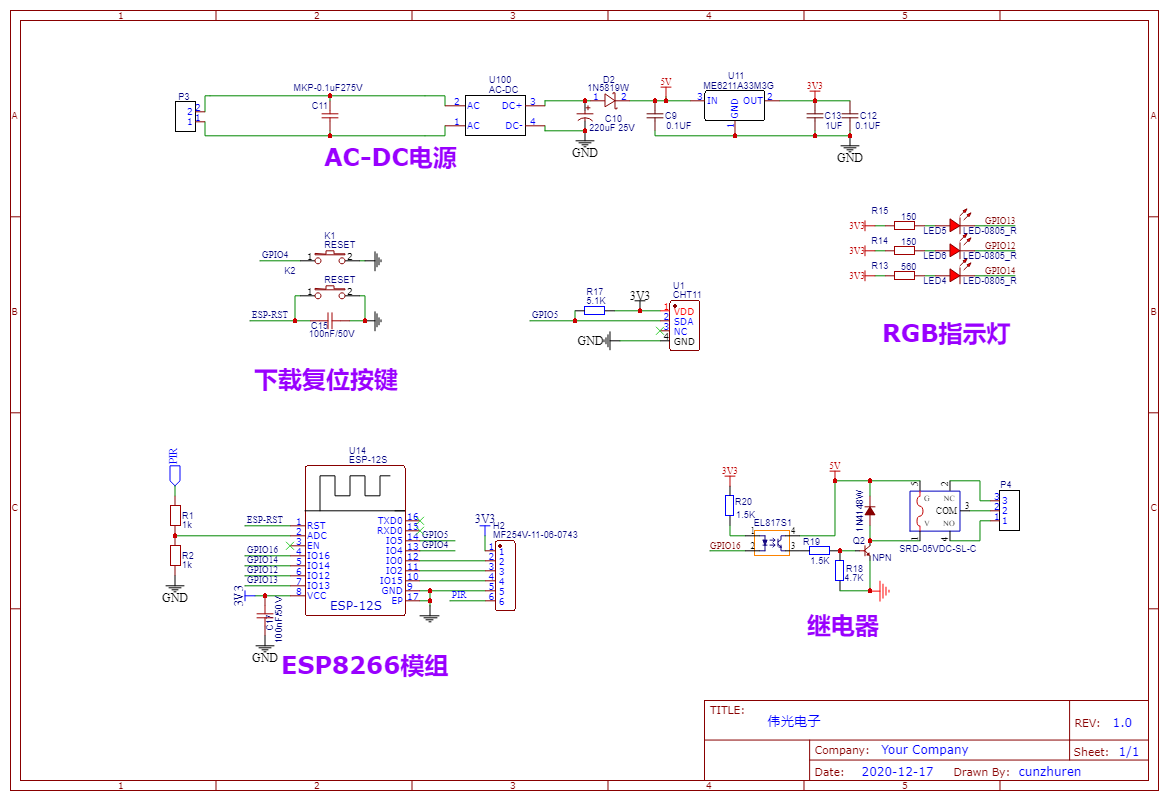

电路原理图




文件下载

 1、物联网插座cero设计文件

物联网插座cero设计文件.rar

 2、物联网插座stl文件

物联网插座stl.rar

 3、物联网插座源程序下载

sketch_mar19a2222222.rar
